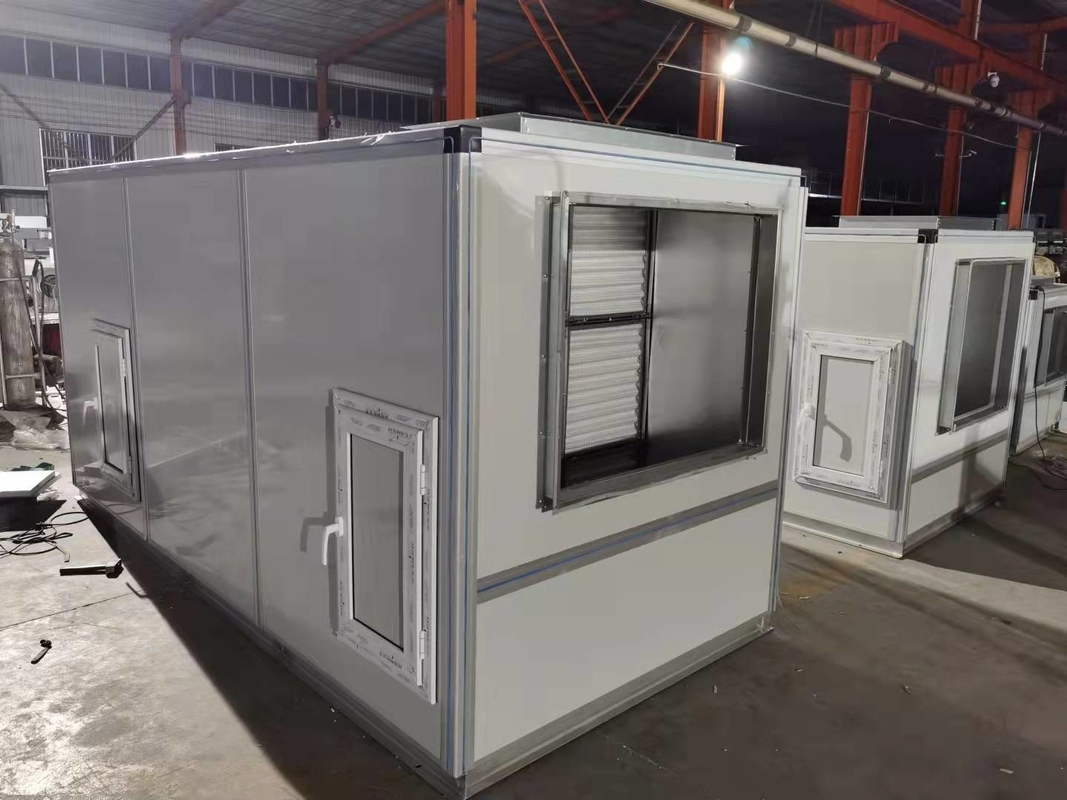

ODM 400VAC वाटर कूल्ड सीलिंग टाइप AHU इंडस्ट्रियल एयर हैंडलिंग यूनिट्स HVAC सिस्टम:

उत्पाद की विशेषताएँ

केडी (एक्स) सीरीज सीलिंग एयर कंडीशनिंग यूनिट सेंट्रल एयर कंडीशनिंग यूनिट के अंत में एक उत्थापन एयर ट्रीटमेंट यूनिट है, जो फिल्टर, कूल, डीह्यूमिडिफाई, हीट और ताजी हवा को पेश कर सकती है।

हवा के पाइप के माध्यम से एक निश्चित दूरी के साथ उपचारित हवा को उस स्थान पर भेजने के लिए उपयुक्त है।यह छोटे वाणिज्यिक और औद्योगिक भवनों के एयर कंडीशनिंग इंजीनियरिंग के लिए विशेष रूप से उपयुक्त है।

इकाई स्थापना

छत प्रकार की एयर कंडीशनिंग इकाई क्षैतिज रूप से स्थापित की जाएगी, और कंडेनसर पानी के पाइप की तरफ 5% तक कम तरफ होने की अनुमति दी जाएगी, लेकिन उच्च तरफ नहीं, ताकि कंडेनसर पानी के सुचारू निर्वहन को सुनिश्चित किया जा सके। पर्याप्त इकाई के चारों ओर स्थापना और रखरखाव स्थान आरक्षित किया जाएगा

यूनिट से जुड़े कंडेनसेट डिस्चार्ज को पर्याप्त ऊंचाई के साथ पानी की सील प्रदान की जानी चाहिए

सतह कूलर का पानी कनेक्शन पाइप नीचे और ऊपर से बाहर है, और ग्लोब वाल्व और फिल्टर पानी के इनलेट पर स्थापित किया जाना चाहिए

यूनिट के साथ एयर पाइप का लचीला कनेक्शन, यूनिट के साथ पानी का पाइप लचीला पाइप होना चाहिए, जब पाइप यूनिट से जुड़ा हो तो मरोड़ बल बहुत बड़ा नहीं होना चाहिए, ताकि हीट एक्सचेंजर को नुकसान न पहुंचे, पाइप एक अलग घर होना चाहिए, वजन इकाई द्वारा वहन नहीं किया जाना चाहिए।

यूनिट की बिजली आपूर्ति 380V और 50Hz है। केवल जब बिजली की आपूर्ति आवश्यकताओं को पूरा करती है तो इसे मोटर से जोड़ा जा सकता है।बिजली की आपूर्ति से कनेक्ट होने के बाद, जांचें कि पंखे का स्टीयरिंग सही है या नहीं।यदि बिजली की आपूर्ति उलट जाती है, तो बिजली आपूर्ति के चरण अनुक्रम को बदलने के लिए मशीन को रोकें।

पंखे की मोटर अच्छी तरह से ग्राउंडेड होनी चाहिए और इसमें ओवरलोड, ओवरहीटिंग, लापता आइटम और अन्य विश्वसनीय सुरक्षा उपकरण उपलब्ध कराए जाने चाहिए।

यूनिट संचालन और रखरखाव
यूनिट का रेफ्रिजरेंट और हीट माध्यम साफ नरम पानी होना चाहिए, और इसका काम करने का दबाव 1.6mpa से अधिक नहीं होना चाहिए।

यूनिट का आउटलेट पाइप एक निकास वाल्व से सुसज्जित है, जिसे पहले ऑपरेशन से पहले खोला जाना चाहिए और हीट एक्सचेंजर और पाइपलाइन में हवा को निकालने के लिए ठंड और गर्म रूपांतरण, ताकि गर्मी विनिमय प्रभाव को प्रभावित न करें। यूनिट द्वारा आपूर्ति किए जाने वाले ठंडे पानी का तापमान गर्मियों में 5 डिग्री सेल्सियस से कम नहीं होना चाहिए और गर्म पानी का तापमान सर्दियों में 80 डिग्री सेल्सियस से अधिक नहीं होना चाहिए।

हीट एक्सचेंजर में बड़ी मात्रा में ठंडी हवा को बर्फ की दौड़ बनाने से रोकने के लिए पंखा शुरू करने से पहले 5-10 मिनट के लिए हीटर शुरू करें।पहले ताजी हवा के वाल्व को बंद करें, फिर हीटर को बंद करें और अंत में मशीन के रुकने पर ब्लोअर को बंद कर दें।

सर्दियों में, जब इकाई उपयोग में नहीं होती है, तो कॉइल में संग्रहीत पानी को खाली कर देना चाहिए और संपीड़ित हवा से सुखाना चाहिए। यदि इकाई अस्थायी रूप से सर्दियों में नहीं चल रही है, तो जंग को रोकने के लिए पाइप में गर्म पानी के संचलन की गारंटी दी जानी चाहिए। और फ्रीज। सर्दियों को छोड़कर, जब अन्य मौसमों में हीट एक्सचेंजर बंद हो जाता है, तो जंग को कम करने के लिए इसे पानी से भरना चाहिए।

यूनिट के उपयोग प्रभाव को सुनिश्चित करने के लिए फिल्टर को नियमित रूप से साफ किया जाना चाहिए।यदि हवा की मात्रा कम हो जाती है, तो यह आमतौर पर फिल्टर के अत्यधिक धूल संचय के कारण होता है।

यूनिट के एक महीने तक चलने के बाद, जांच लें कि लिफ्टिंग फास्टनरों और पंखे के मजबूत बोल्ट ढीले हैं या नहीं।

2 साल के ऑपरेशन के बाद, हीट एक्सचेंज पाइप में स्केल को साफ करने के लिए यूनिट को पूरी तरह से बनाए रखा जाना चाहिए। हीट एक्सचेंजर के पंखों को संपीड़ित हवा या पानी से साफ करें। पंखे, मोटर और अन्य स्नेहन भागों को नियमित रूप से चिकनाई वाले तेल से भरा जाना चाहिए।
